大壩安全監測預警系統方案
發布時間：2021-10-18
大壩安全監測預警系統方案
系統監測參數
大壩監測：形變（位移、裂縫）、滲流（滲流壓力、滲流量）。
水文環境：水壩液位、降雨量、氣溫、水溫）。
水質監測：色度、電導率、濁度、PH、溶解氧、氨氮等；

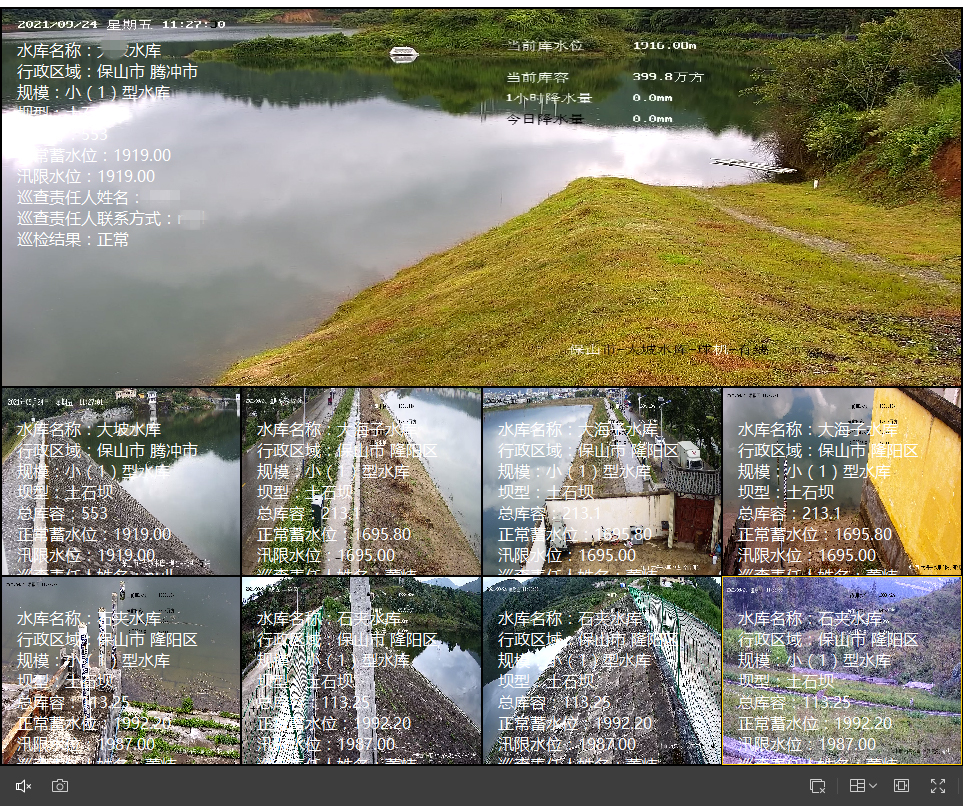

視頻監控現場情況：水庫雨水實況、水庫邊違法釣魚、游泳監測警告、大壩周邊環境等。
異常自動報警：監測數據超過預警閾值、監測設備故障、供電異常、水庫危險游泳、釣魚行為語音報警。

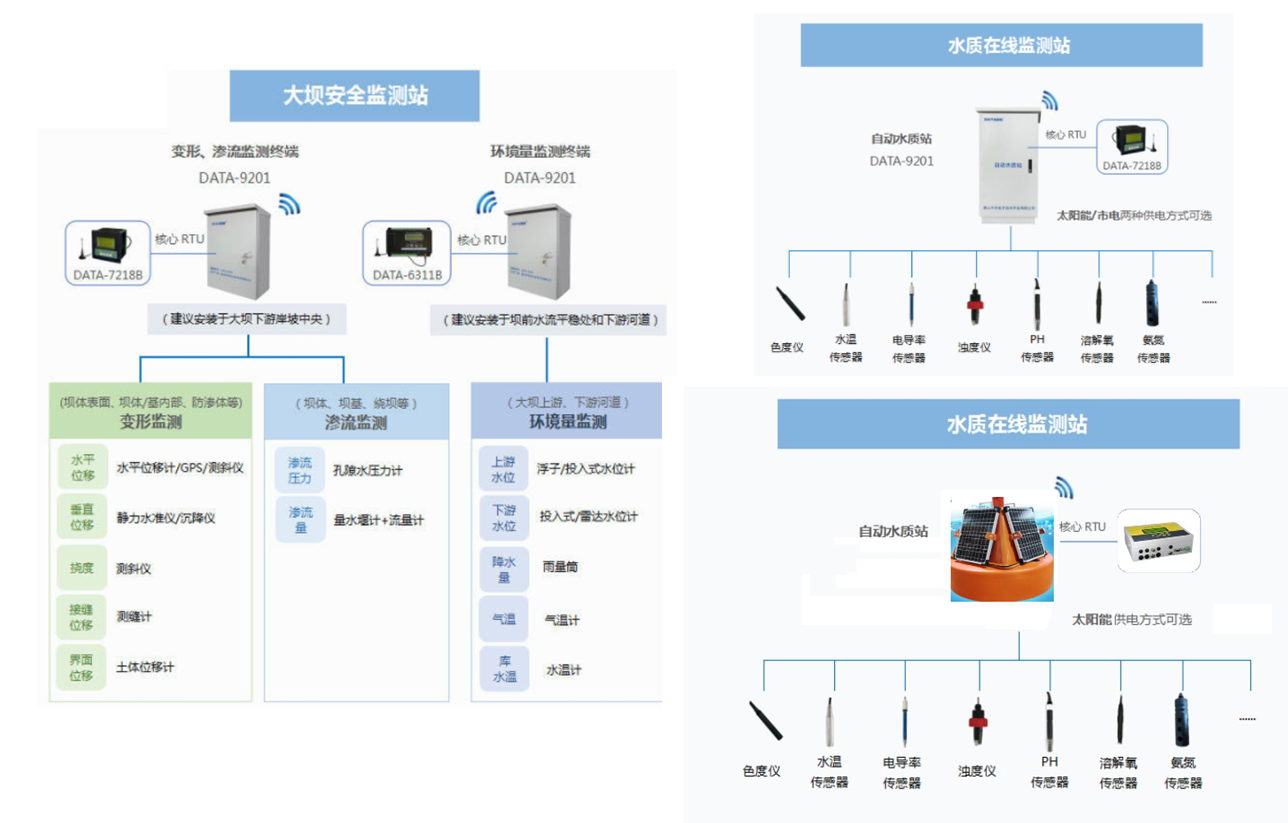

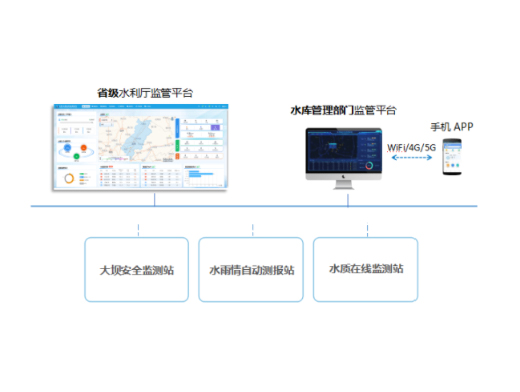

系統框架圖
1、上述系統針對土石壩類型水壩設計，大壩主要分為土石壩以及混領土壩。
土石壩監測：主要監測雨水情環境監測（大壩浸潤線監測）、形變位移監測、滲流監測，應力監測和水質監測可視具體情況選擇監測。
混領土壩監測：主要監測雨水情環境監測（溫度、大壩浸潤線監測）、形變位移監測、滲流監測、應力監測，水質監測可視具體情況 選擇監測。
2、供電方式可提供太陽能、市電兩種選擇。
3、通訊方式：根據具體檢測環境，提供不同的通訊組網方式。

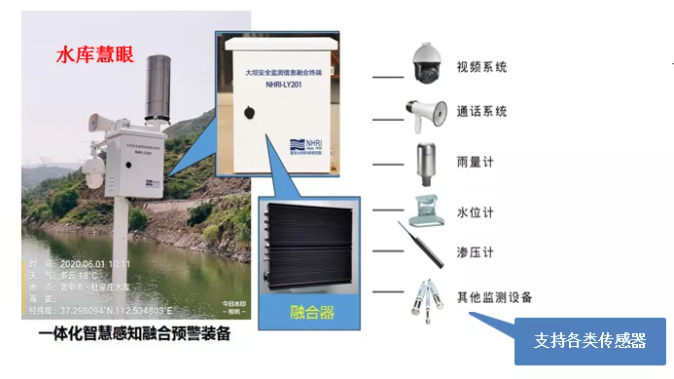

產品類型
水文水情檢測站：

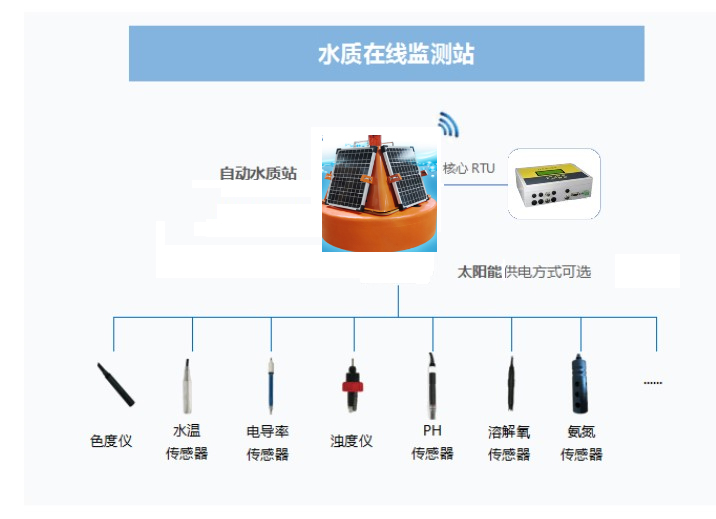

水質監測站：
應用產品分類分布在：水文水利工程、水質監測。
解決方案
方案一：LORA轉4G/北斗組網：水庫無4G網絡，可采取采集加點LORA轉傳中心節點的方式。中心網管布置在水壩遠處有4G信號場地或者采取北斗組網的方式傳輸數據。主站點通過4G或者北斗并發上報數據至監測控制中心
方案二：4G/北斗組網，各監測站點通過4G或者北斗直接上報至監測中心

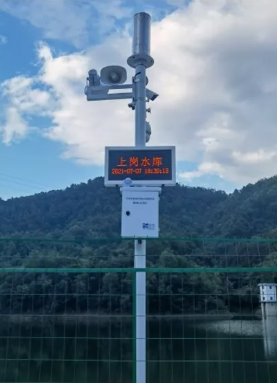

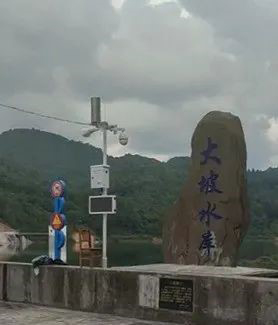

實際監測案例
